Мурманская обл.

Изыскания

Проект: инженерно-геодезические изыскания

Локация: Мурманская область

Площадь: 30 га

Особенности: скальные породы, значительные превышения

Сезон: зимний, весенний



Геодезические изыскания для дальнейших целей строительства завода в Мурманской области. Работы были разделены на несколько этапов: инструментальная съемка и отдельно организация работ по лазерному сканированию на участках, с учетом локальных особенностей получения разрешения на аэроработы.

Виды с пункта ГГС

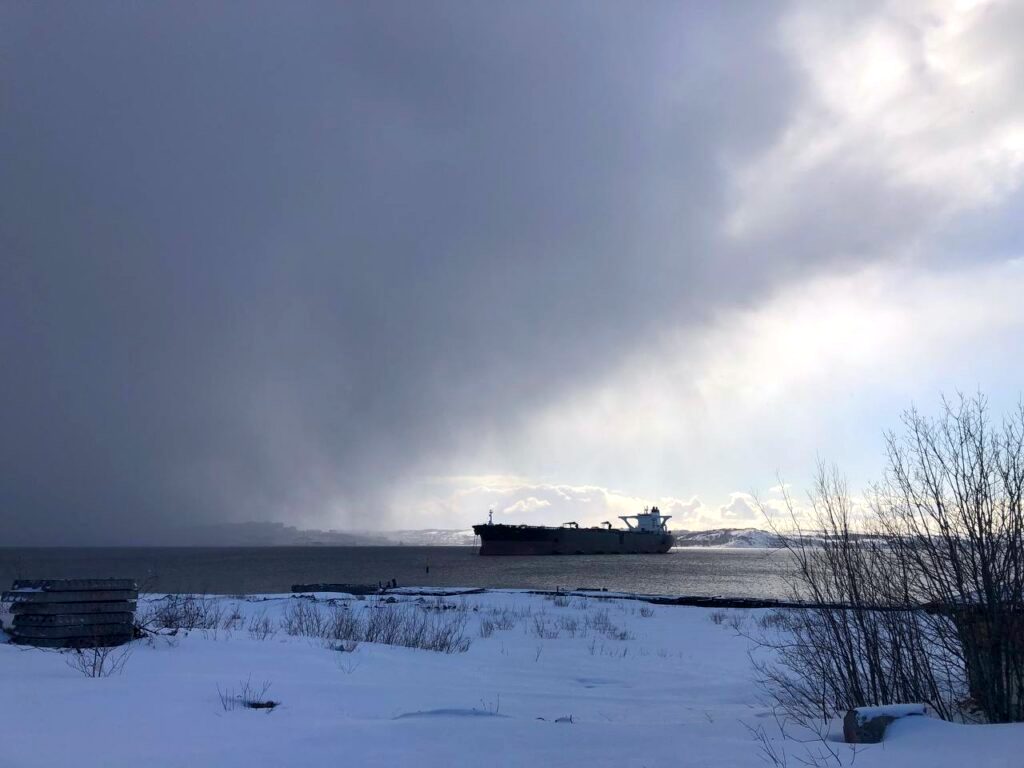

Вид с площадки работ на залив

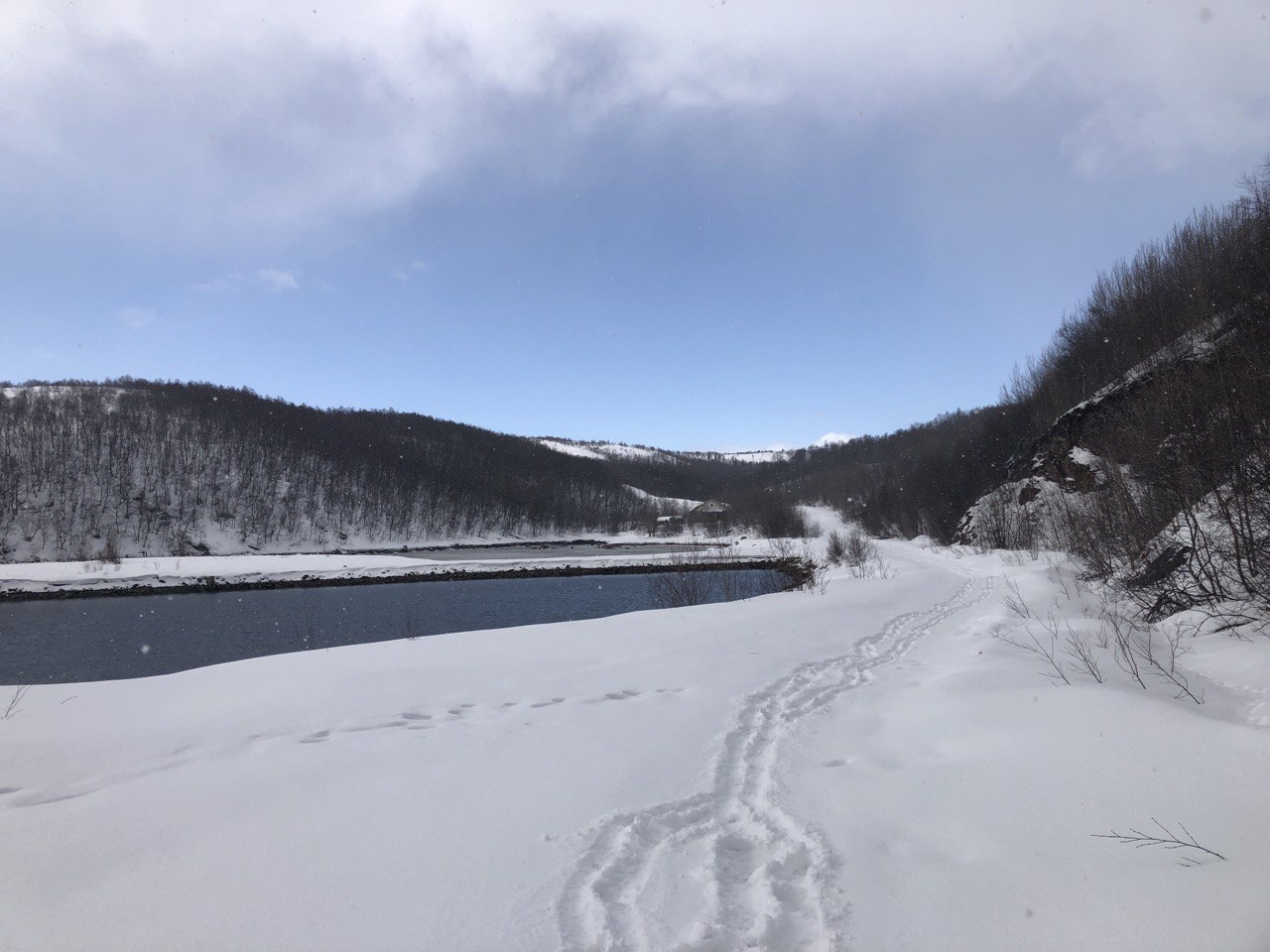

Локальные ландшафты



Вся инструментальная съемка, в т.ч. развитие сети выполнялось с помощью комплектов ГНСС-аппаратуры PrinCE i90 и i50. Лазерное сканирование производилось лидаром CHC AlphaAir450 + ПО CHC CoPre 2. Классификация облаков точек производилась в ArcGIS 2.5; дальнейшее получение графических материалов в BricsCAD ver22.

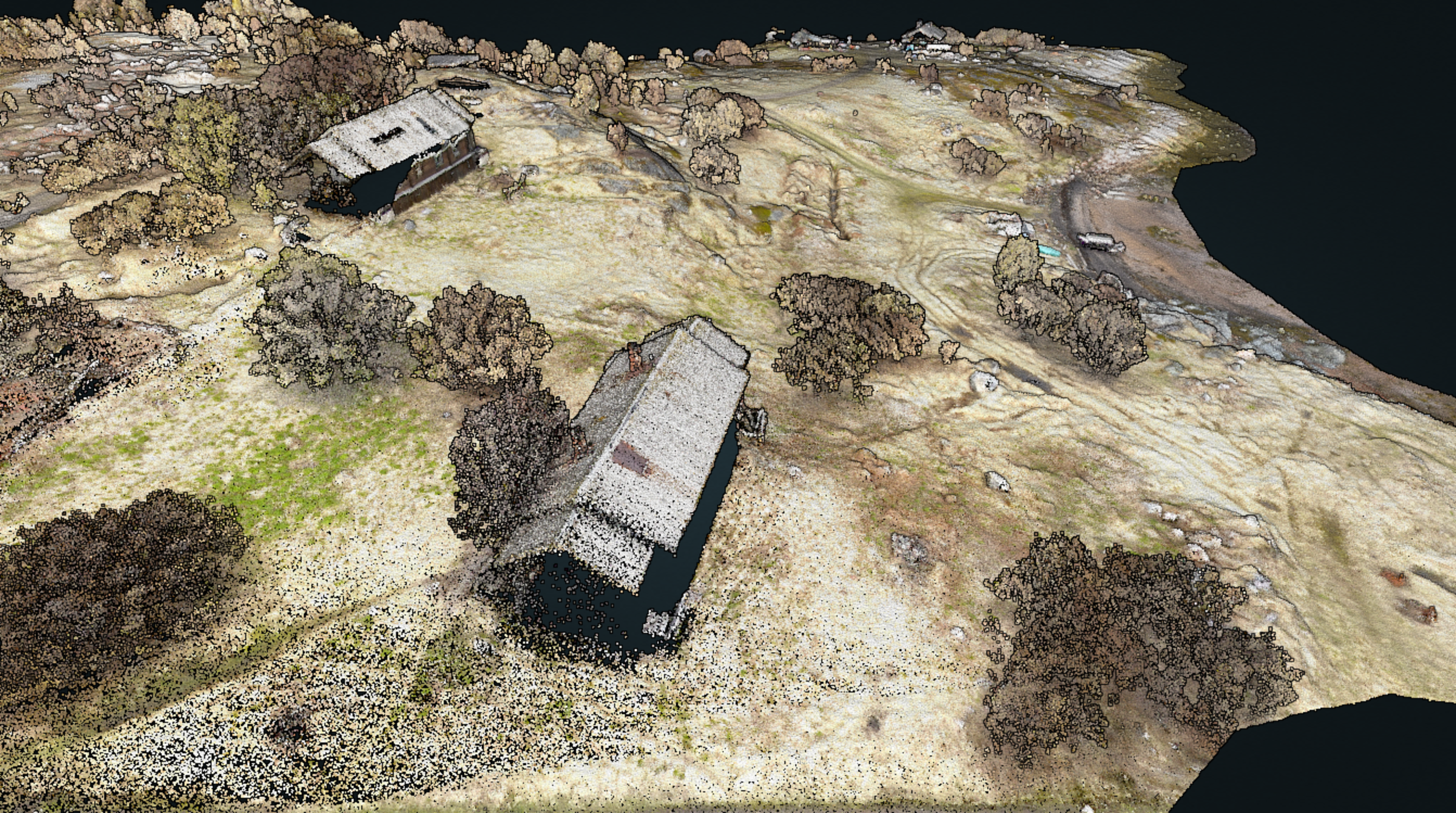

Облака точек участка работ (RGB цвет), скальные породы у залива

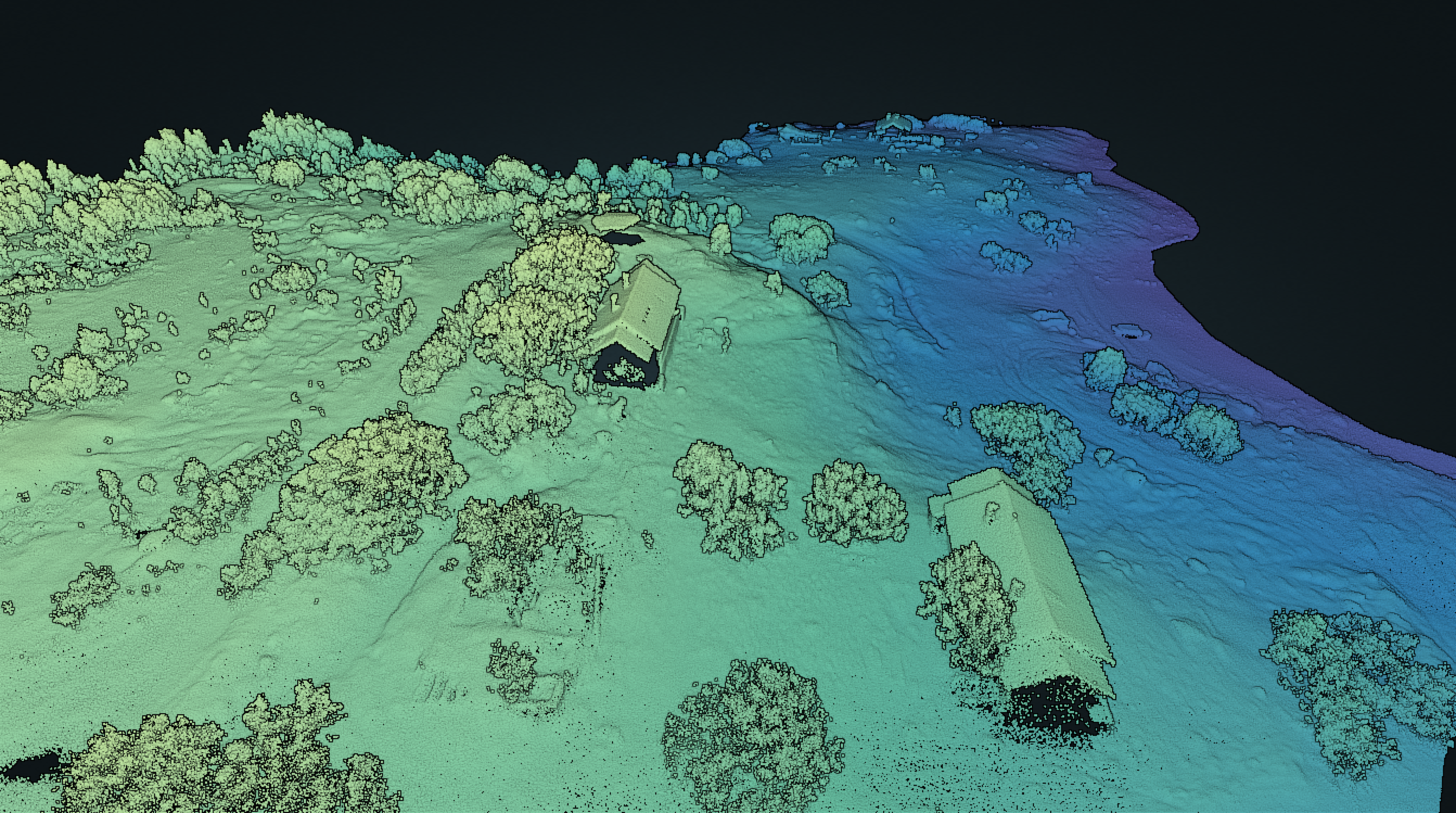

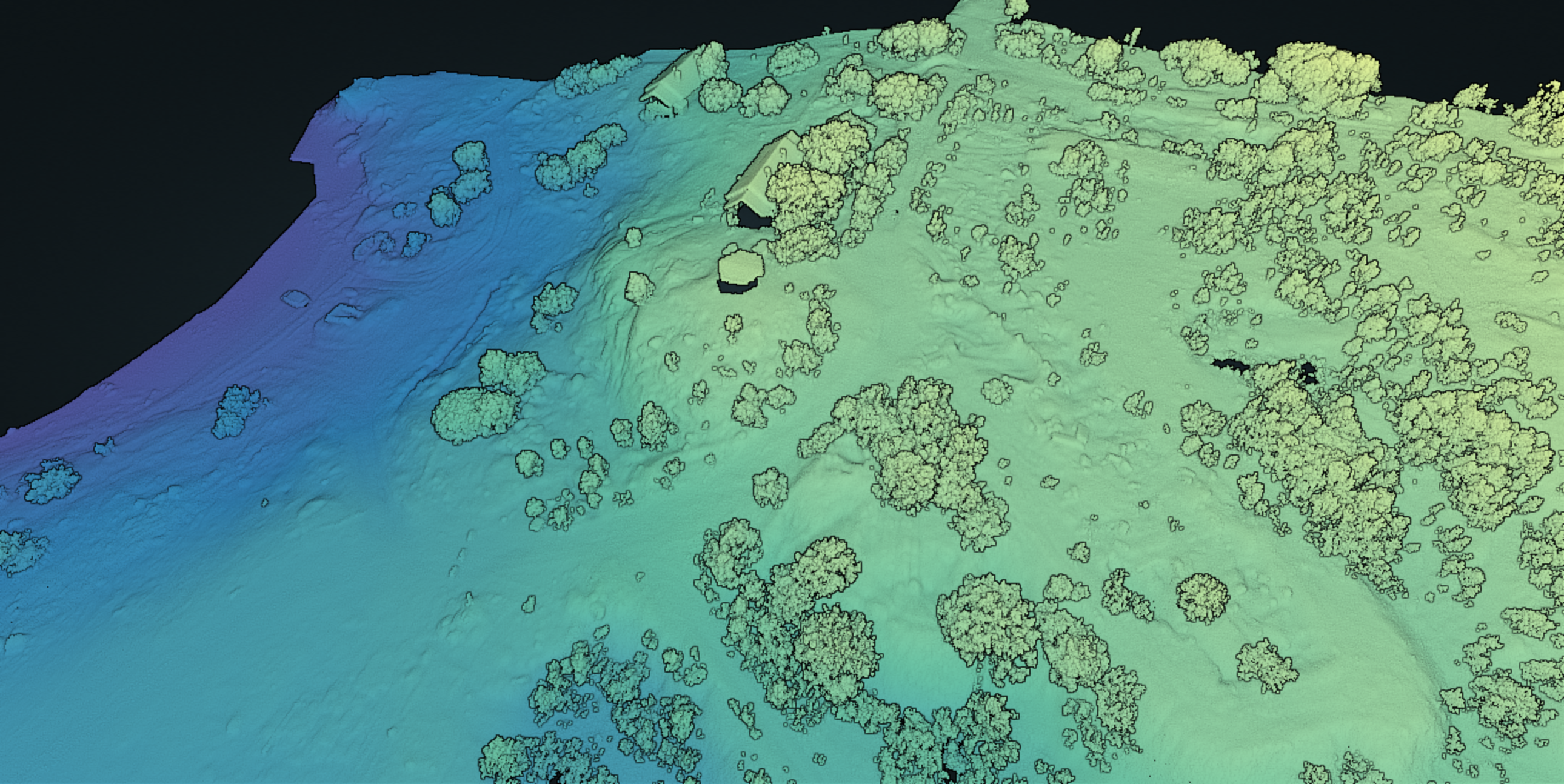

Облака точек участка работ (цвет «по высоте»)

Облака точек участка работ (цвет «по высоте»)

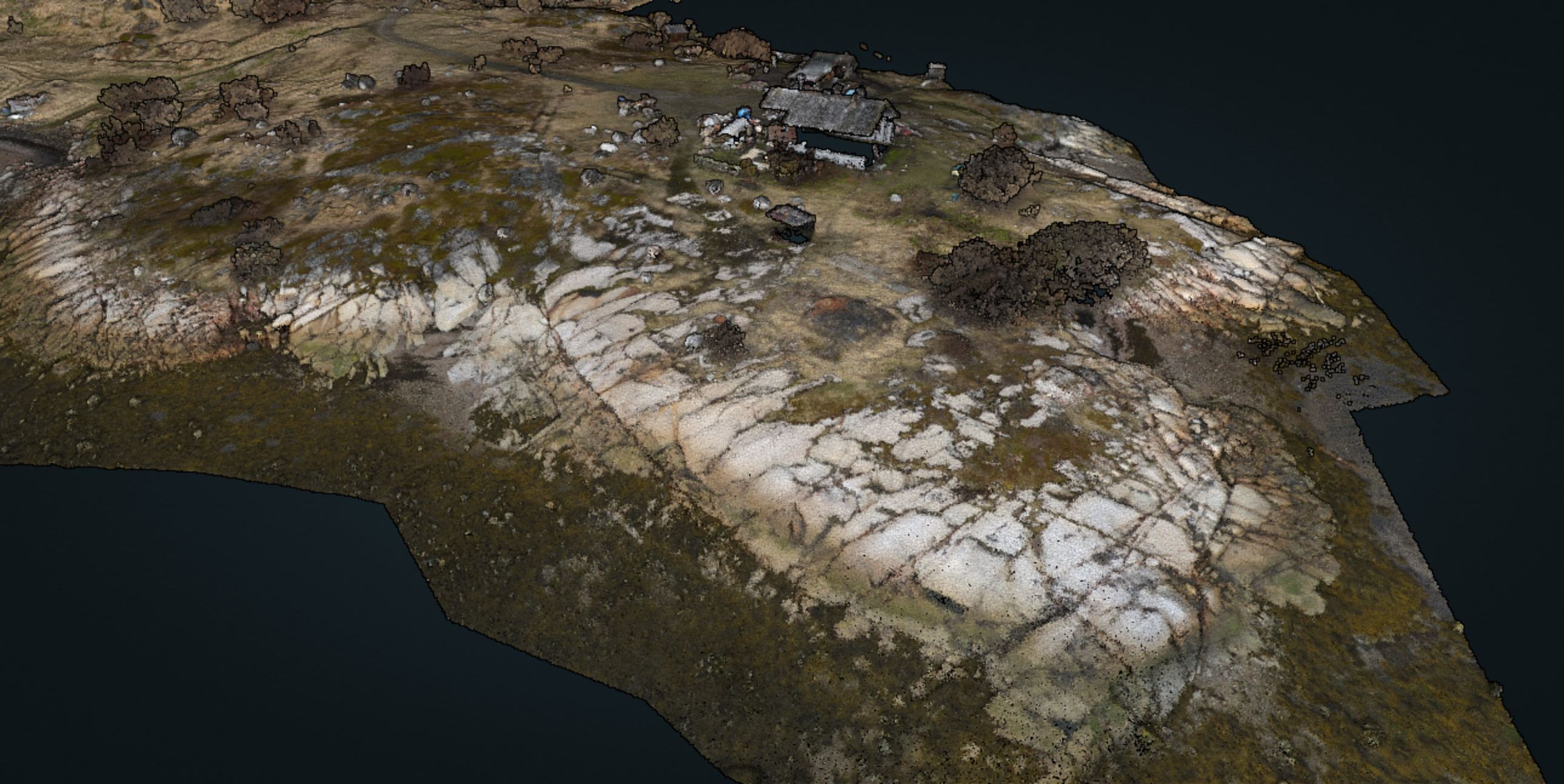

Облака точек участка работ (RGB цвет), вдоль залива

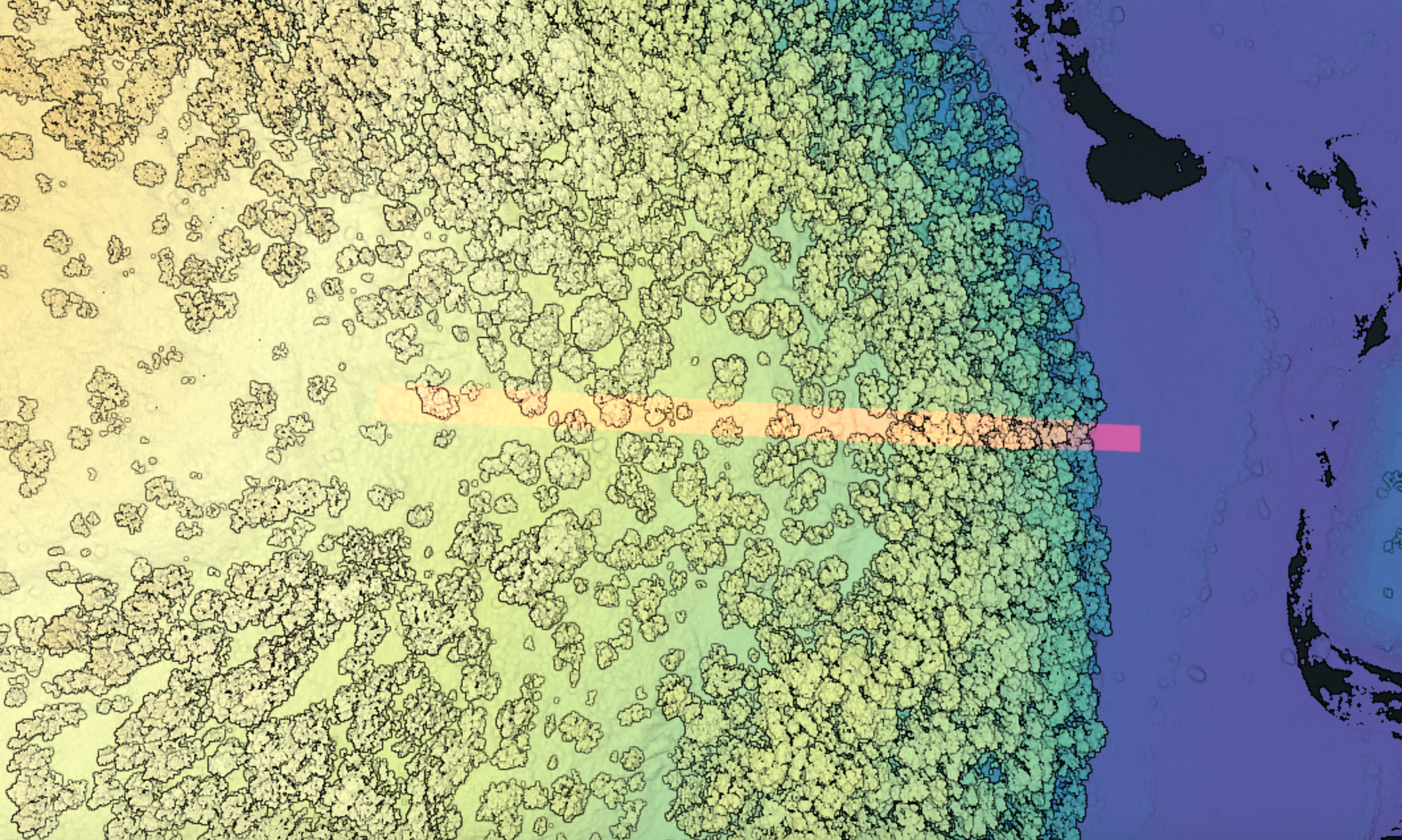

Пример облака точек склона с выделенной областью (деревья и кустарник).

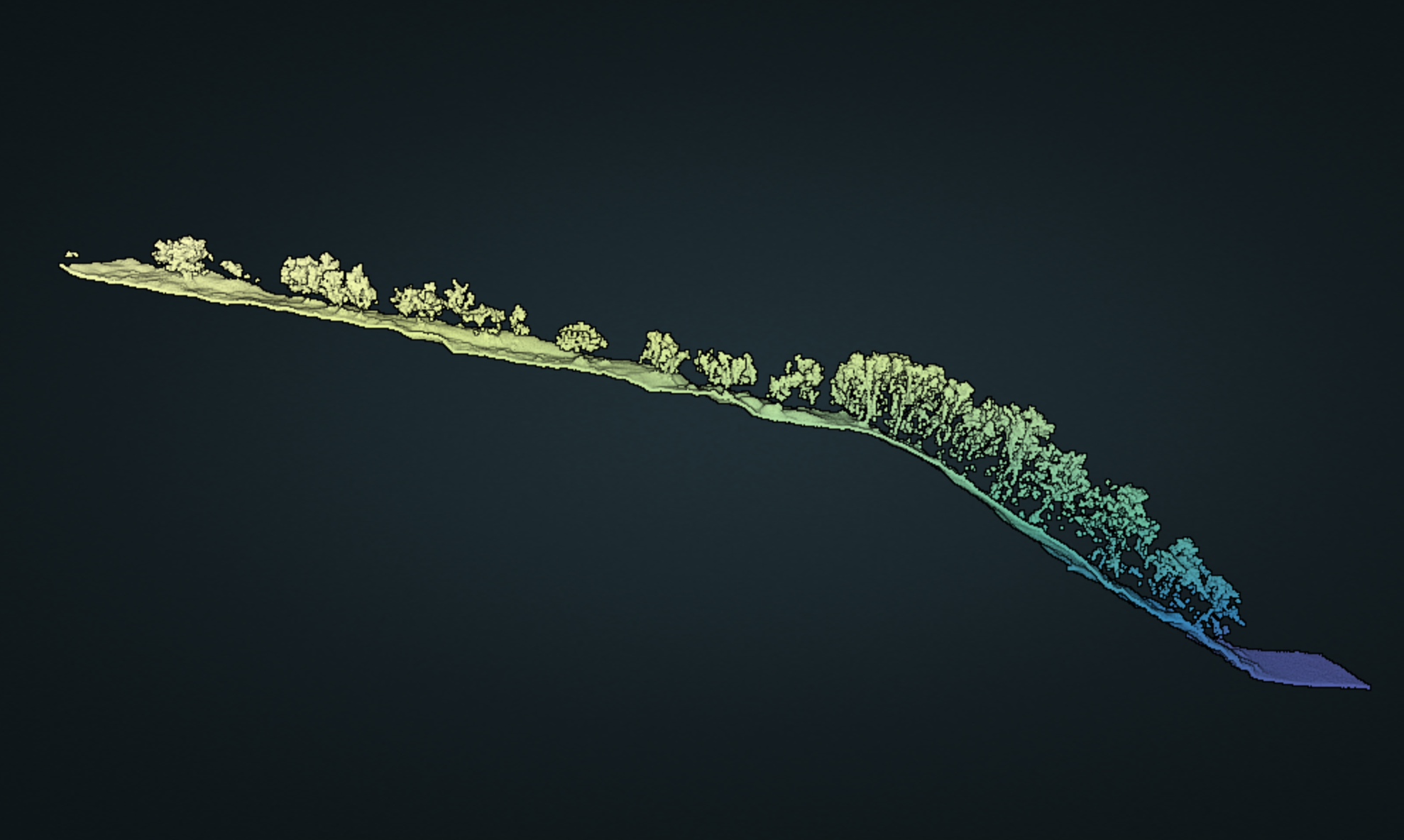

Пример участка облака точек (ширина профиля 5м)

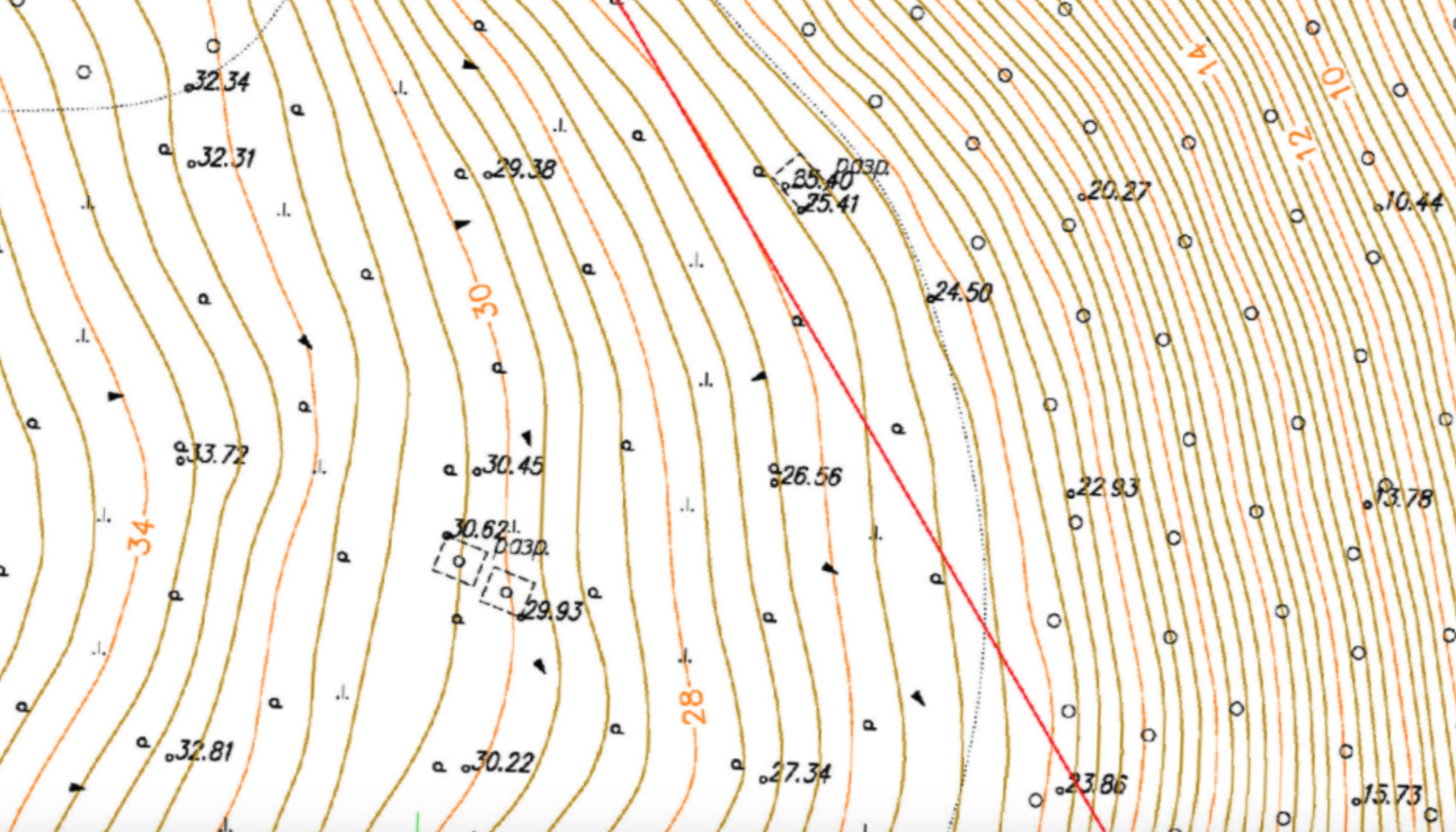

Пример участка готового инженерно-топографического плана части склона









Используемые технологии и инструменты:



ГИС: QGIS 3.20, ESRI ArcGIS 2.5

САПР/ПО: BricsCAD v22, CHC CoPre2, платформа МПТС

ГНСС: Комплекты PrinCE i50, PrinCE i90

Тахеометры: Trimble M5

Лазерный сканер: CHC AA450 + M300
