Проект: мониторинг строительства
Локация: Великий Новгород
Особенности: организация работ по мониторингу объекта строительства
Кейс по выполнению мониторинговых работ на объекте строительства. Включает в себя как получение данных с воздуха, используя БПЛА, так и наземные методы. Развитие опорной геодезической сети на объекте производилось специалистами СтарГео на этапе изысканий.
Информационным фундаментом мониторинга строительства явилась мониторинговая платформа от ЗАО «АйКо»: МПТС - Цифровая платформа мониторинга природно-технологической среды. Наличие актуальных данных по текущей ситуации и проектных данных, позволило/позволяет оперативно отслеживать и выявлять несоответствия при строительстве объекта. Работы производятся от одной и той же основы разными исполнителями, данные для мониторинга поставляются, в том числе геодезической службой Заказчика.

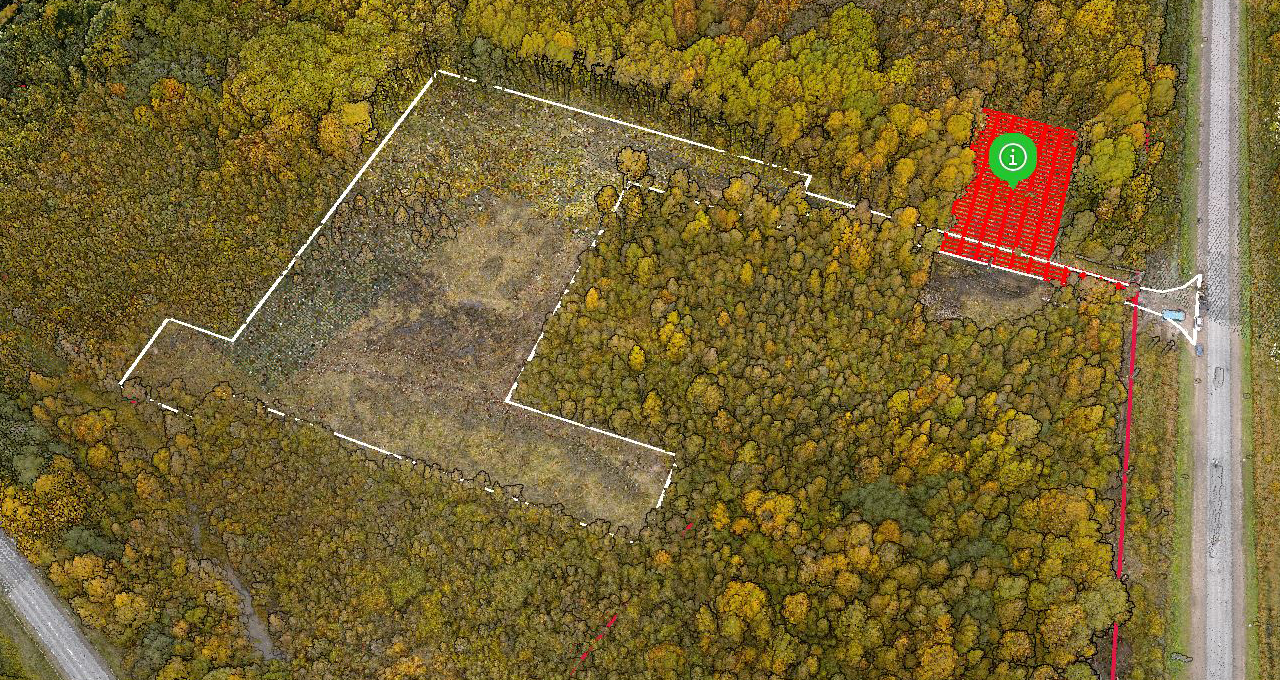

Общий вид одного из участков мониторинга: на сцену с облаком точек загружены векторные данные по кадастру, граница работ по рубке и проектное положение раскладки плит для временного строительного городка
Пример данных (участка мониторинга): участок леса до и после рубки (облака в цвете RGB). Период Лето – Осень
Пример данных (участка мониторинга): участок леса до и после рубки (облака в цвете «по высоте»). Период Лето – Осень
Пример данных (участка мониторинга, осенние данные): участок леса при строительстве строительного городка (цвет RGB. Слева – лазерное сканирование, справа – фотограмметрия)
Пример объединенных данных: облако точек и проектная документация. Позволяет оперативно убедиться в корректности рубки и переданных данных по исполнительной съемке

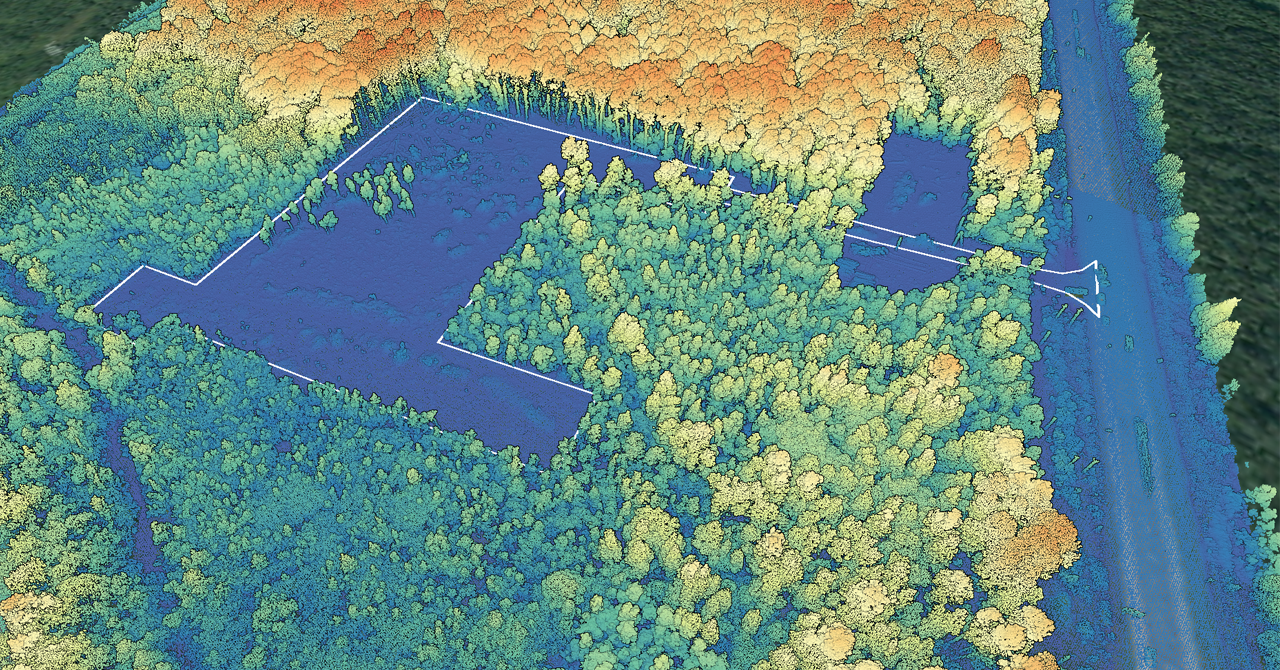

Пример визуализации данных. Общий вид данных, полученных после рубки леса с наложенной границей рубки. (Данные с целью контроля доклада подрядной организации по рубке об окончании работ)

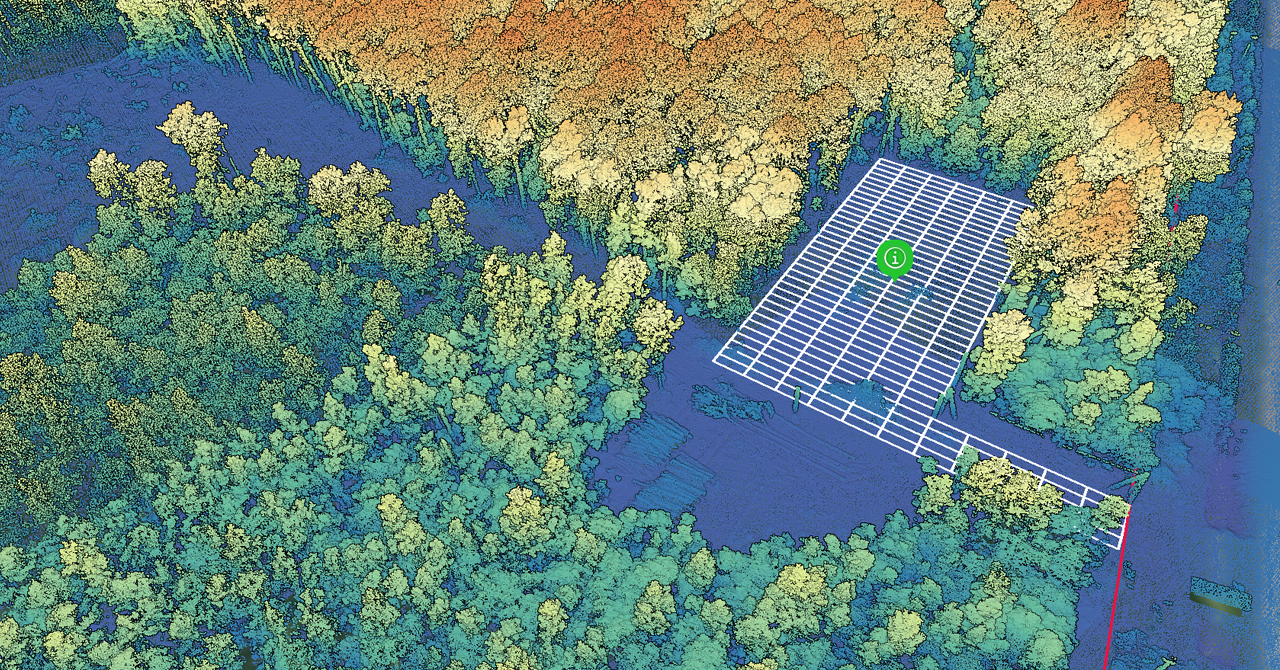

Пример визуализации данных: облако точек с данными по раскладке плит на строительный городок

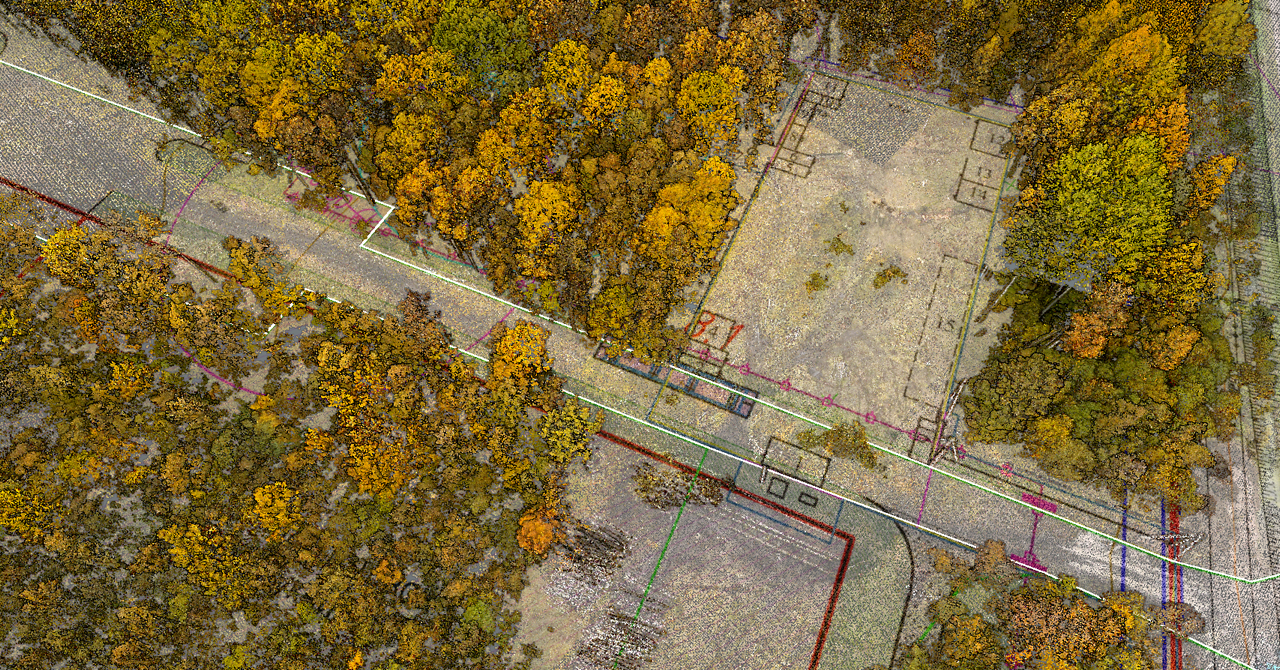

Пример визуализации данных: облако точек c инженерно-топографическим планом
Используемые технологии и инструменты:
ГИС: QGIS 3.26
САПР/ПО: BricsCAD ver.22, CHC CoPre2, Кредо-Диалог Кредо 3Д Скан, МПТС
ГНСС: Комплекты PrinCE i50
Тахеометры: Trimble M5
Лазерный сканер: CHC AA450 + M300
