Проект: изыскания
Локация: Архангельская область
Особенности: действующая площадка ТБО
Кейс по выполнению инженерно-геодезических изысканий на действующей площадке ТБО под проект рекультивации. Работы были разделены на несколько этапов: инструментальная съемка и отдельно организация работ по лазерному сканированию на участках, с учетом локальных особенностей получения разрешения на аэроработы. Площадка работ – действующая, поэтому применение ВЛС, в том числе, являлось наиболее оптимальным решением для сбора избыточного количества пространственных данных.

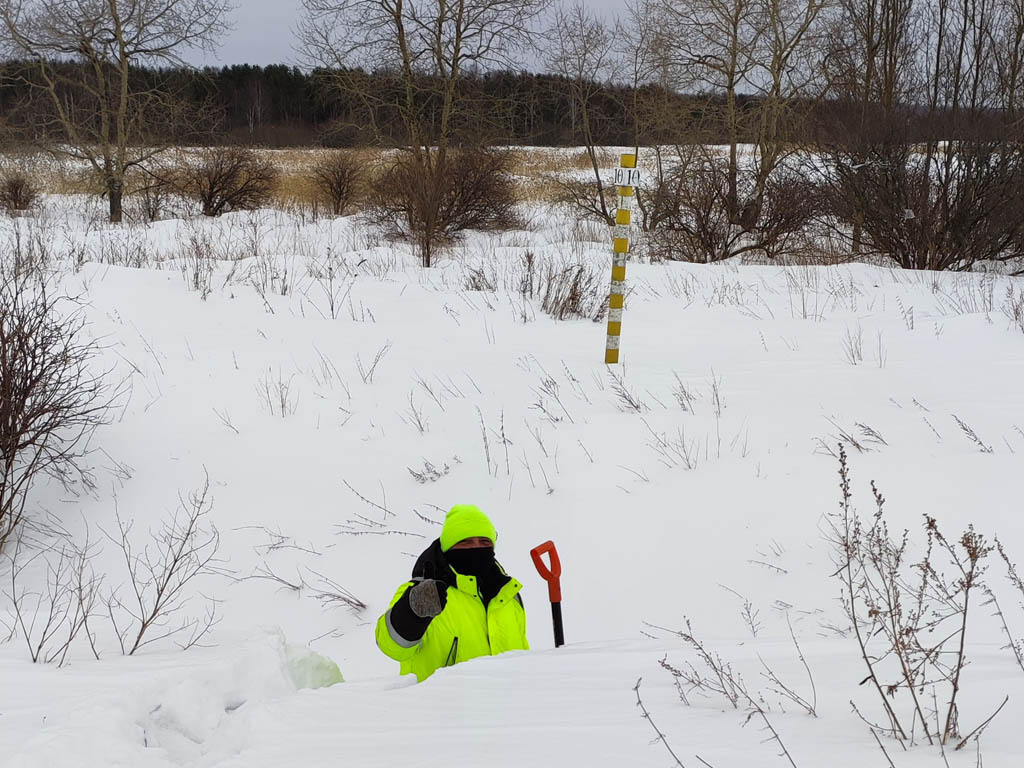

Геодезист при поиске пунктов ГГС

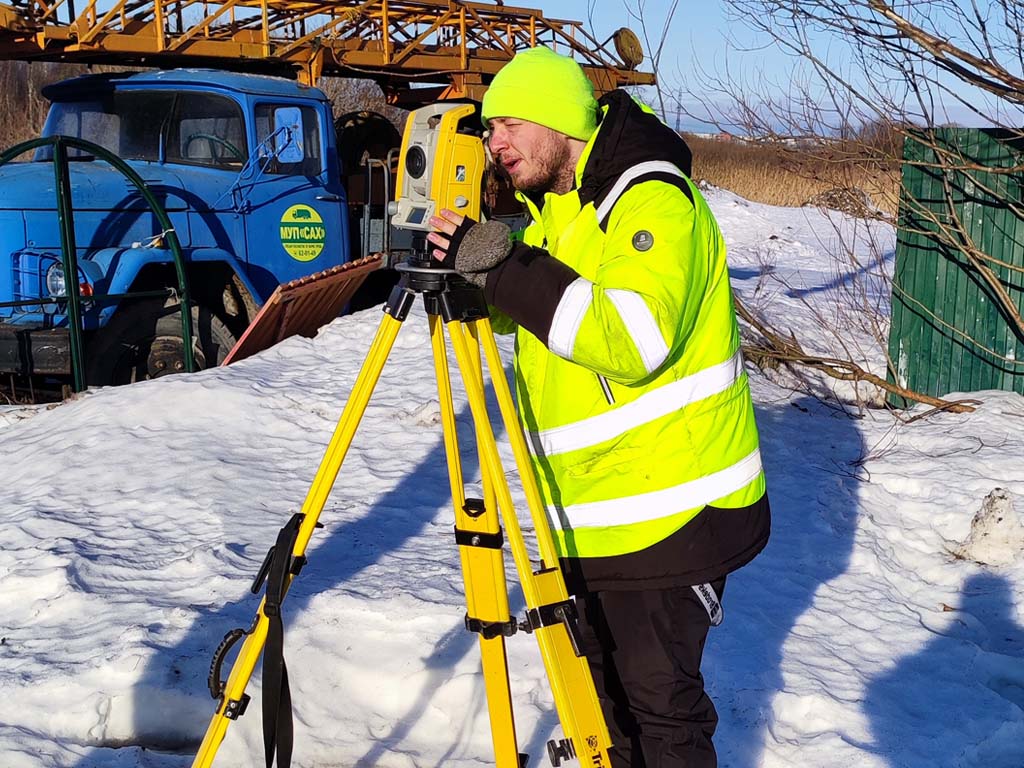

Геодезист на участке работ

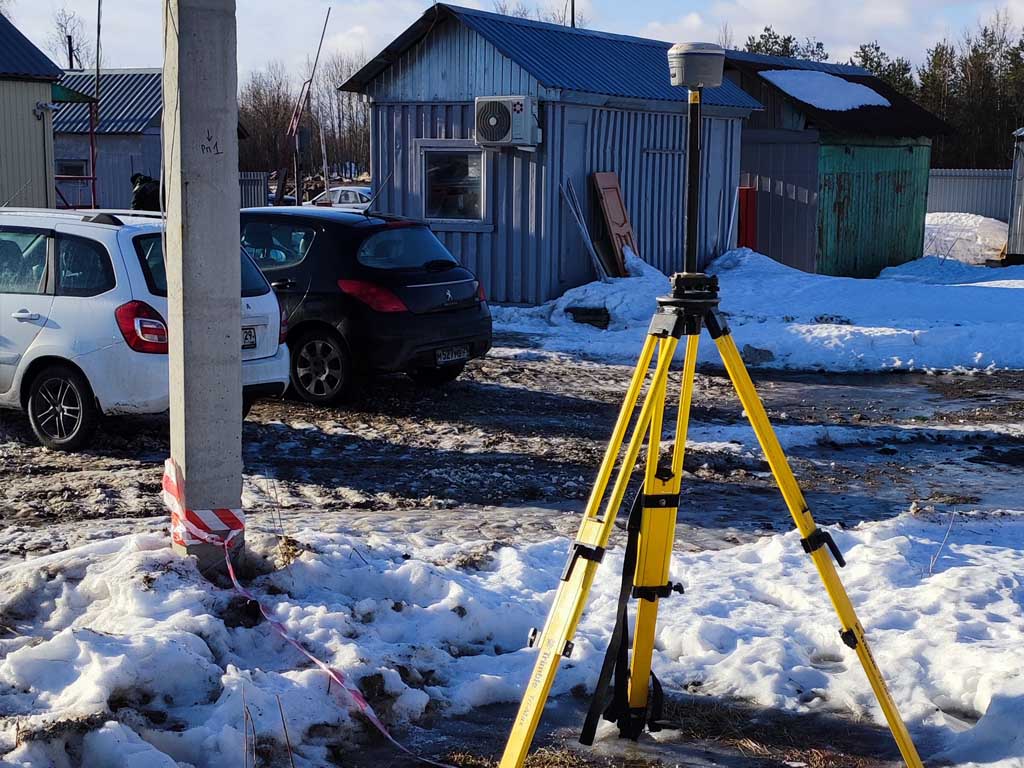

Работа базовой станции
Вся инструментальная съемка, в т.ч. развитие сети выполнялось с помощью комплектов ГНСС-аппаратуры PrinCE i50 и PrinCE i30. Лазерное сканирование производилось лидаром CHC AlphaAir450; лазерное сканирование обрабатывалось в ПО CHC CoPre 2 и Кредо 3Д Скан. Классификация облаков точек производилась в Кредо 3Д Скан; дальнейшее получение графических материалов в BricsCAD ver22.

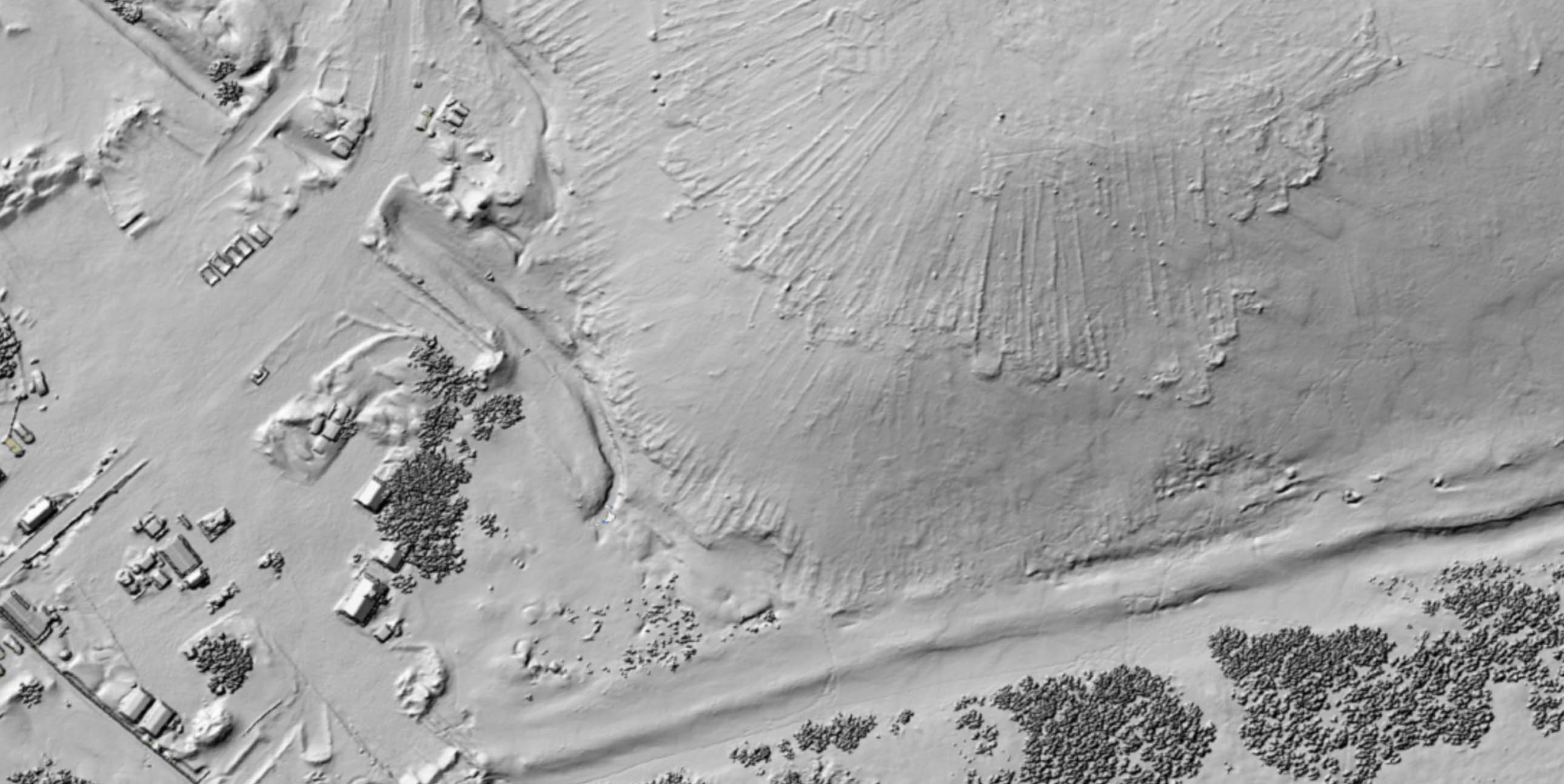

Вид части района работ. Растровые данные – «Теневая отмывка рельефа»

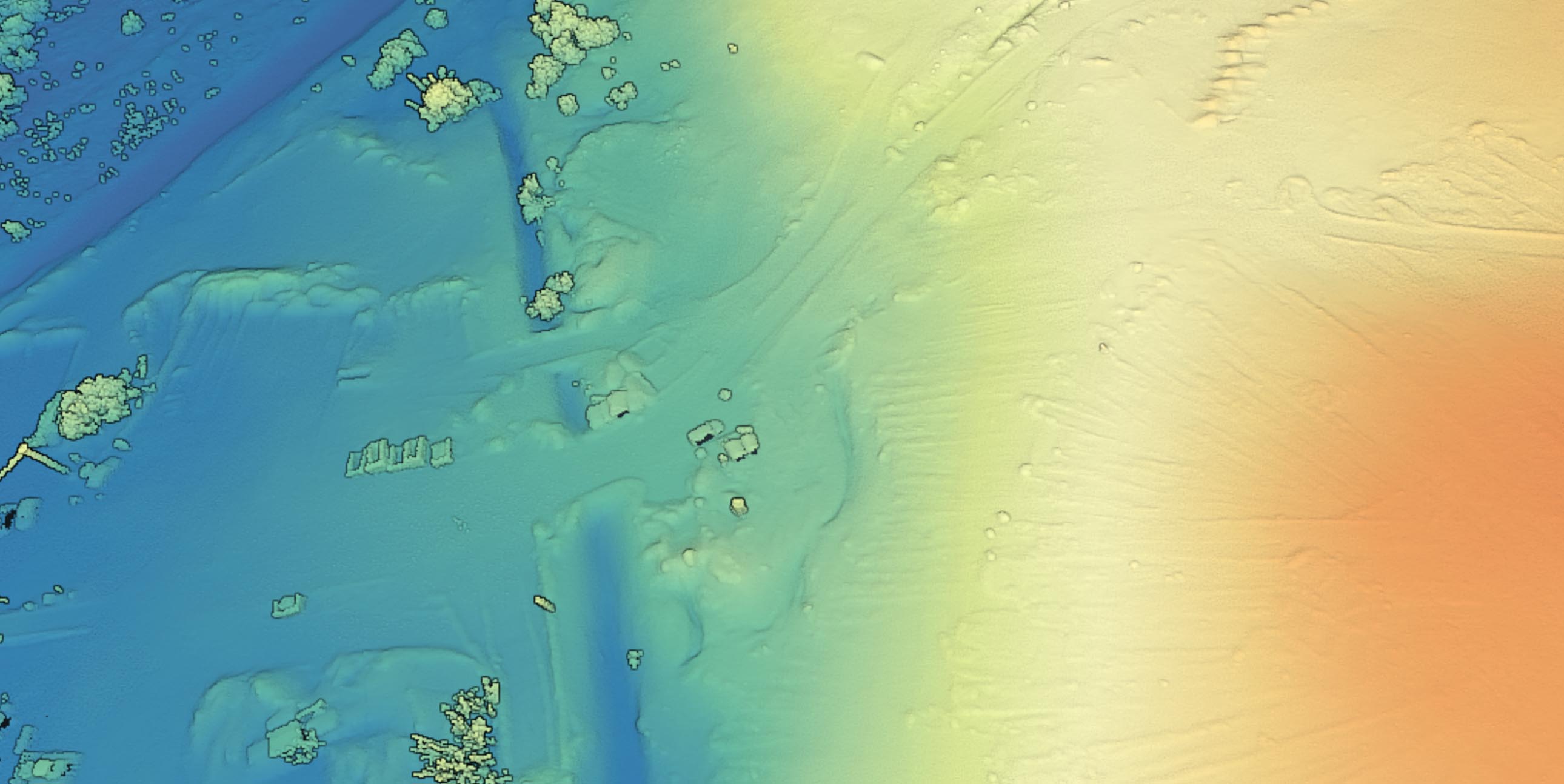

Облака точек участка работ (цвет «по высоте»)

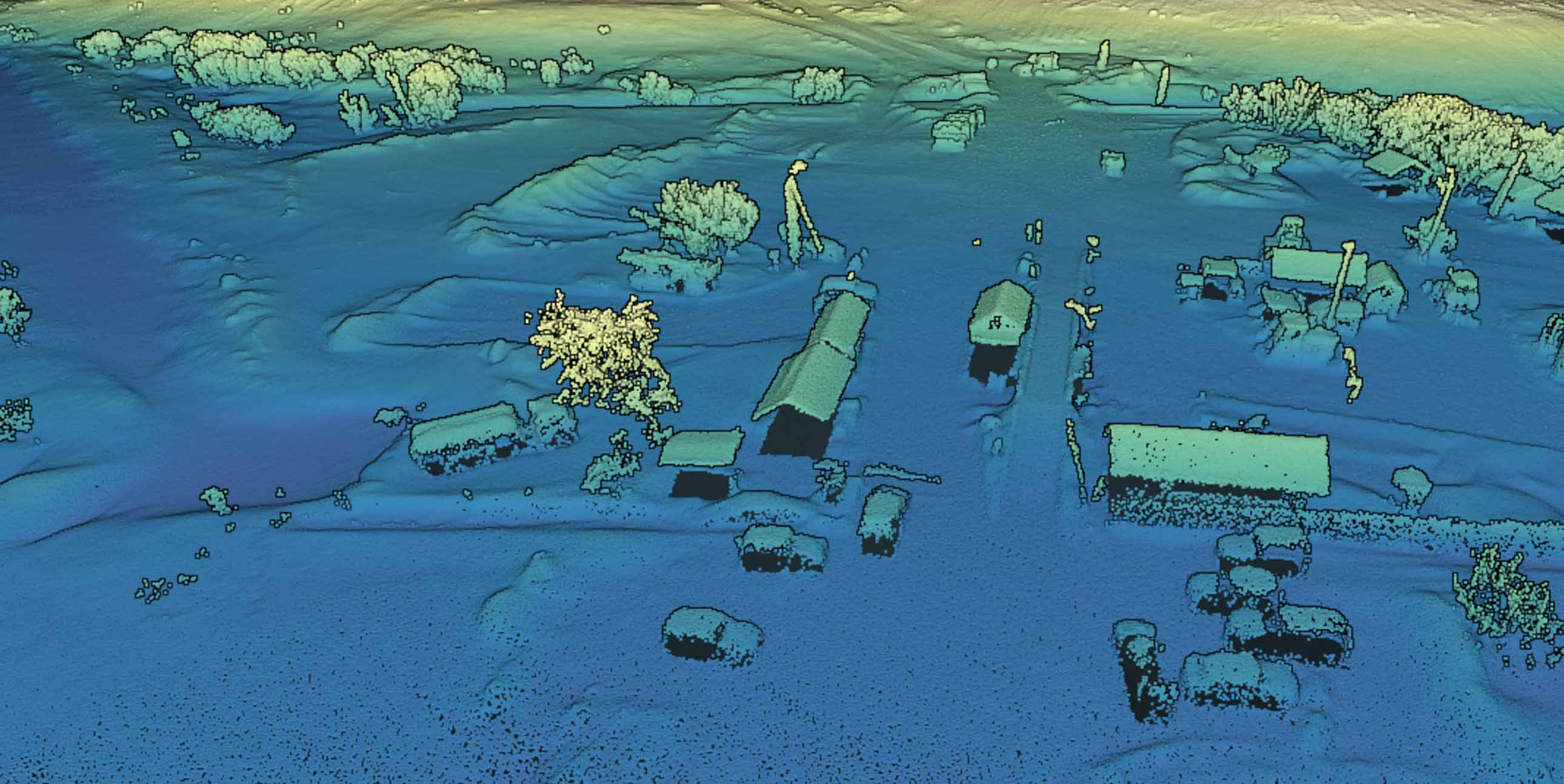

Облака точек участка работ (цвет «по высоте»)

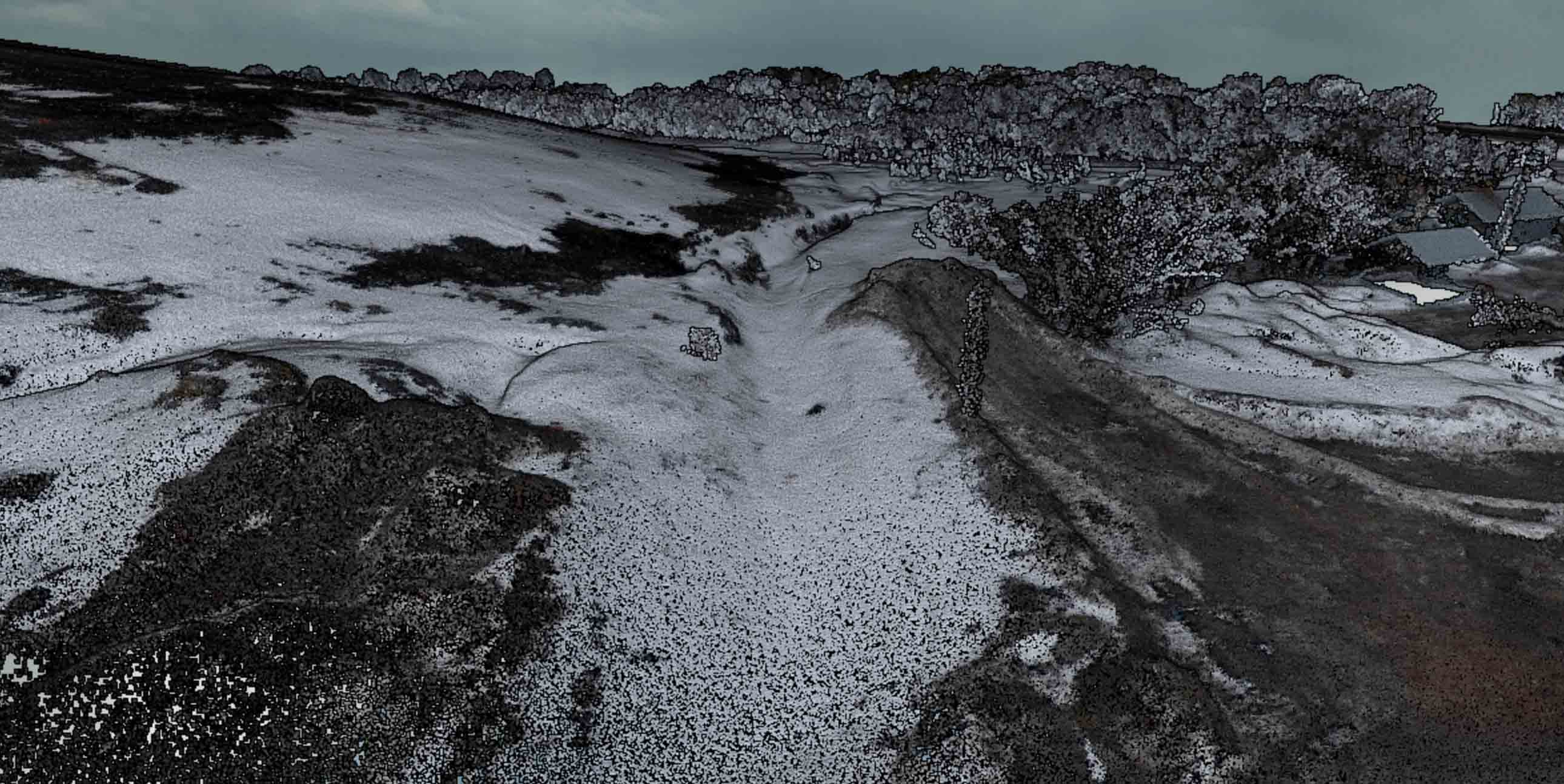

Облака точек участка работ (цвет «RGB»)
Используемые технологии и инструменты:
ГИС: QGIS 3.20, Global Mapper v.21
САПР/ПО: BricsCAD v22, CHC CoPre2, Кредо 3Д Скан, МПТС
ГНСС: Комплекты PrinCE i50
Тахеометры: Trimble M5
Лазерный сканер: CHC AA450 + M300
