Проект: мониторинг строительства
Локация: Республика Карелия
Особенности: организация работ по мониторингу объекта строительства
Кейс по выполнению мониторинговых работ на объекте строительства. Включает в себя как получение данных с воздуха, используя БПЛА, так и наземные методы.
Базовым информационным фундаментом мониторинга строительства явилась мониторинговая платформа от ЗАО «АйКо»: МПТС - Цифровая платформа мониторинга природно-технологической среды. Наличие актуальных данных по текущей ситуации и проектных данных, позволяет оперативно отслеживать и выявлять несоответствия при строительстве объекта. Работы производятся от одной и той же основы разными исполнителями, данные для мониторинга поставляются, в том числе геодезической службой Заказчика.

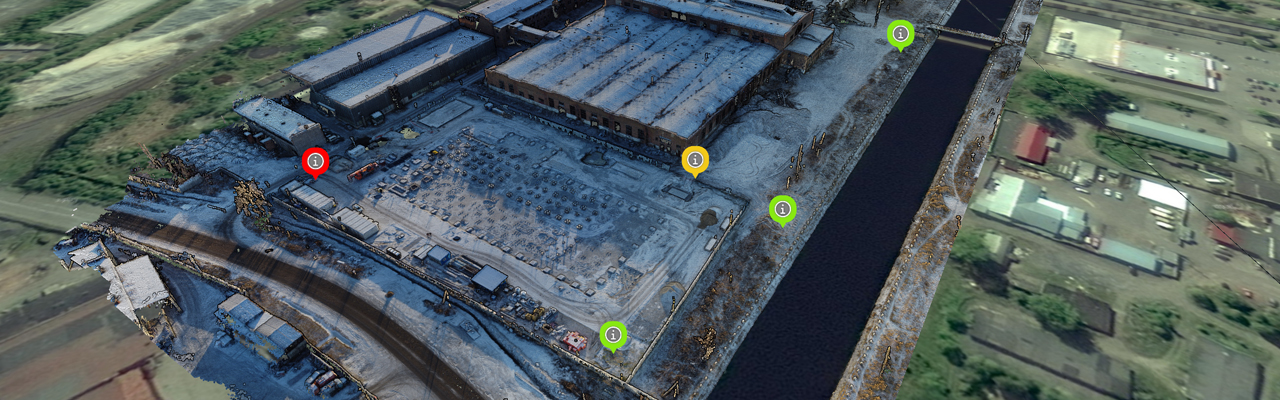

Общий вид облака точек мониторингового объекта в МПТС на космоснимке. Открыты данные за зимний период.
Пример облака точек объекта строительства с графическими материалами инженерно-геодезических изысканий. Весенний период. Начальный этап сбора данных.
Пример сцены с данными облаков точек объекта строительства. Весенний период. Слева - начальный этап сбора данных в апреле, справа - данные мая (облако точек, полученное фотограмметрическим методом)
Пример сцены с данными за июнь (начало месяца конец месяца)
Пример сцены с данными за август и ноябрь

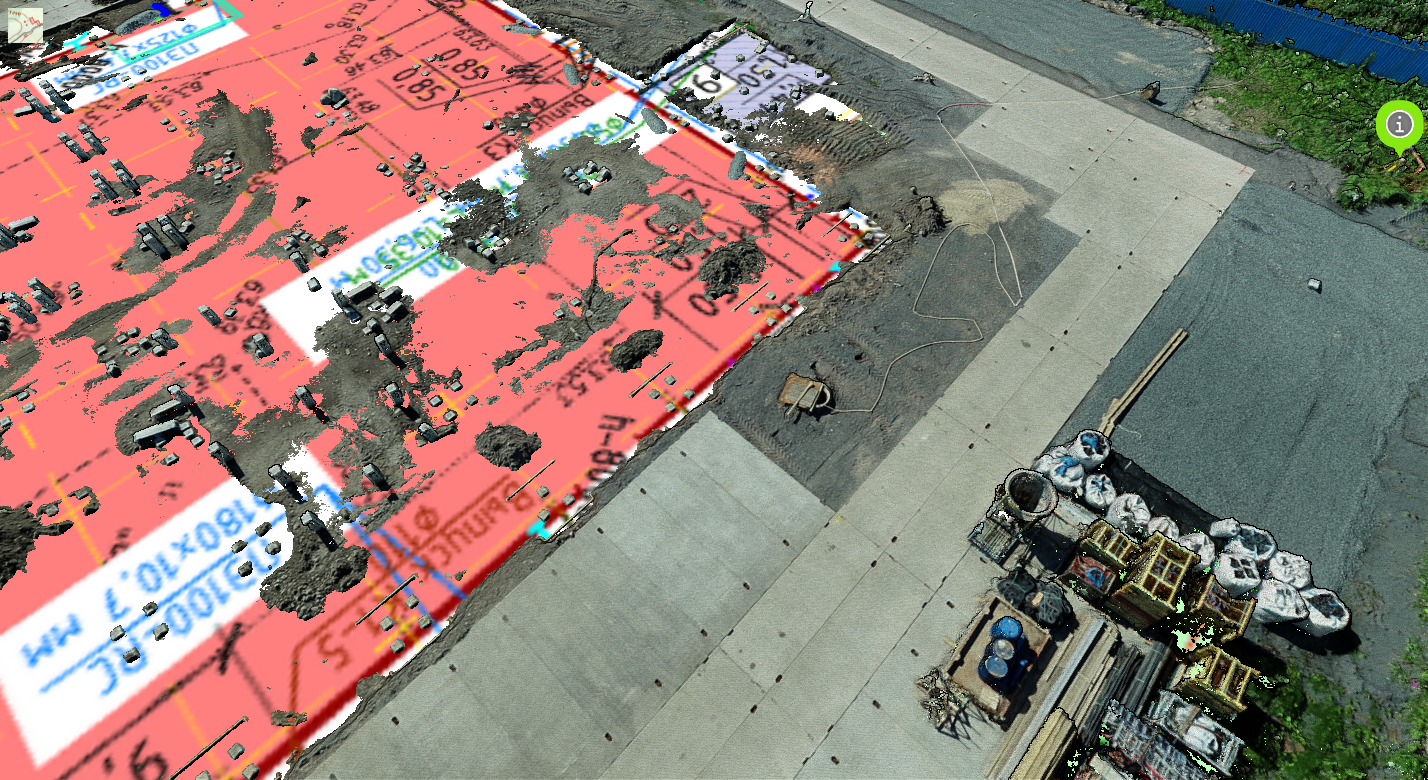

Участок данных с подгруженным листом проектной документации
Участок данных с подгруженным листом проектной документации
Используемые технологии и инструменты:
ГИС: QGIS 3.26
САПР/ПО: BricsCAD ver.22, CHC CoPre2, Кредо-Диалог Кредо 3Д Скан, МПТС
ГНСС: Комплекты PrinCE i50
Тахеометры: Trimble M5
Лазерный сканер: CHC AA450 + M300
