Проект: изыскания
Локация: Томская область
Особенности: действующая площадка ТБО
Кейс по выполнению инженерно-геодезических изысканий на действующей площадке бытовых отходов под проект реконструкции. Из особенностей: площадка работ – действующая, поэтому применение лазерного сканирования, помимо классических методов, являлось наиболее оптимальным решением для сбора избыточного количества пространственных данных.

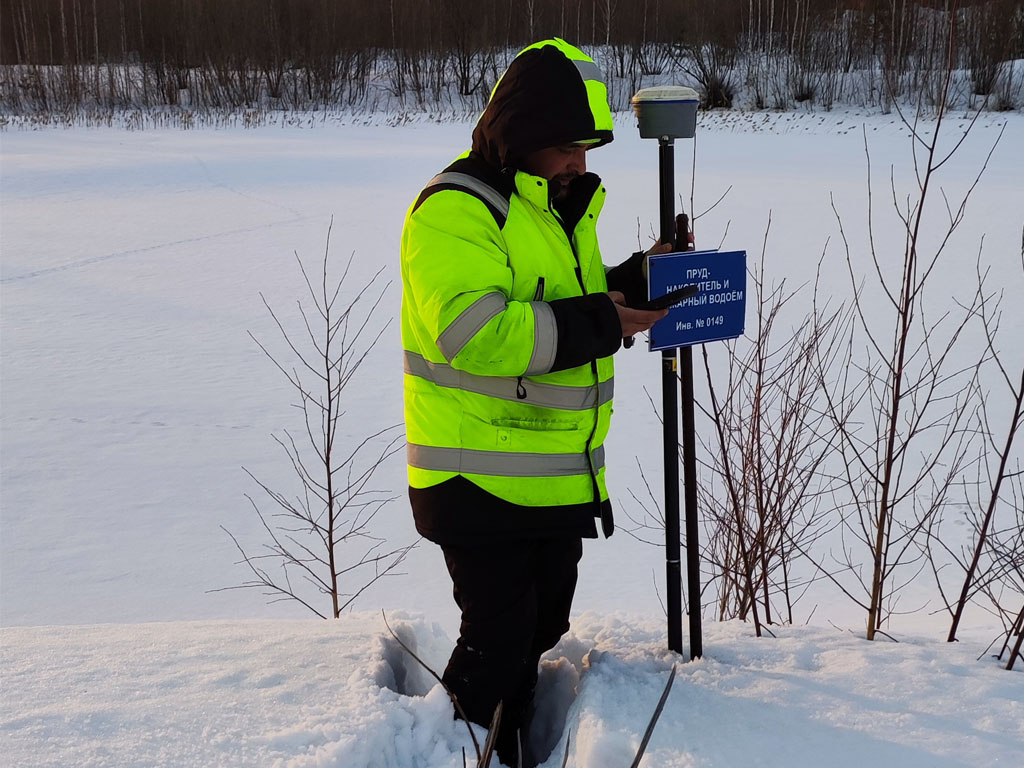

Геодезист на участке работ
Работа базовой станции
Геодезист на участке работ
Вся инструментальная съемка, в т.ч. развитие сети выполнялось с помощью комплектов ГНСС-аппаратуры PrinCE i50 и PrinCE i30. Лазерное сканирование производилось лидаром CHC AlphaAir450; лазерное сканирование обрабатывалось в ПО CHC CoPre 2 и Кредо 3Д Скан. Классификация облаков точек производилась в Кредо 3Д Скан; дальнейшее получение графических материалов в BricsCAD ver22.
Облака точек участка работ (цвет «RGB»)

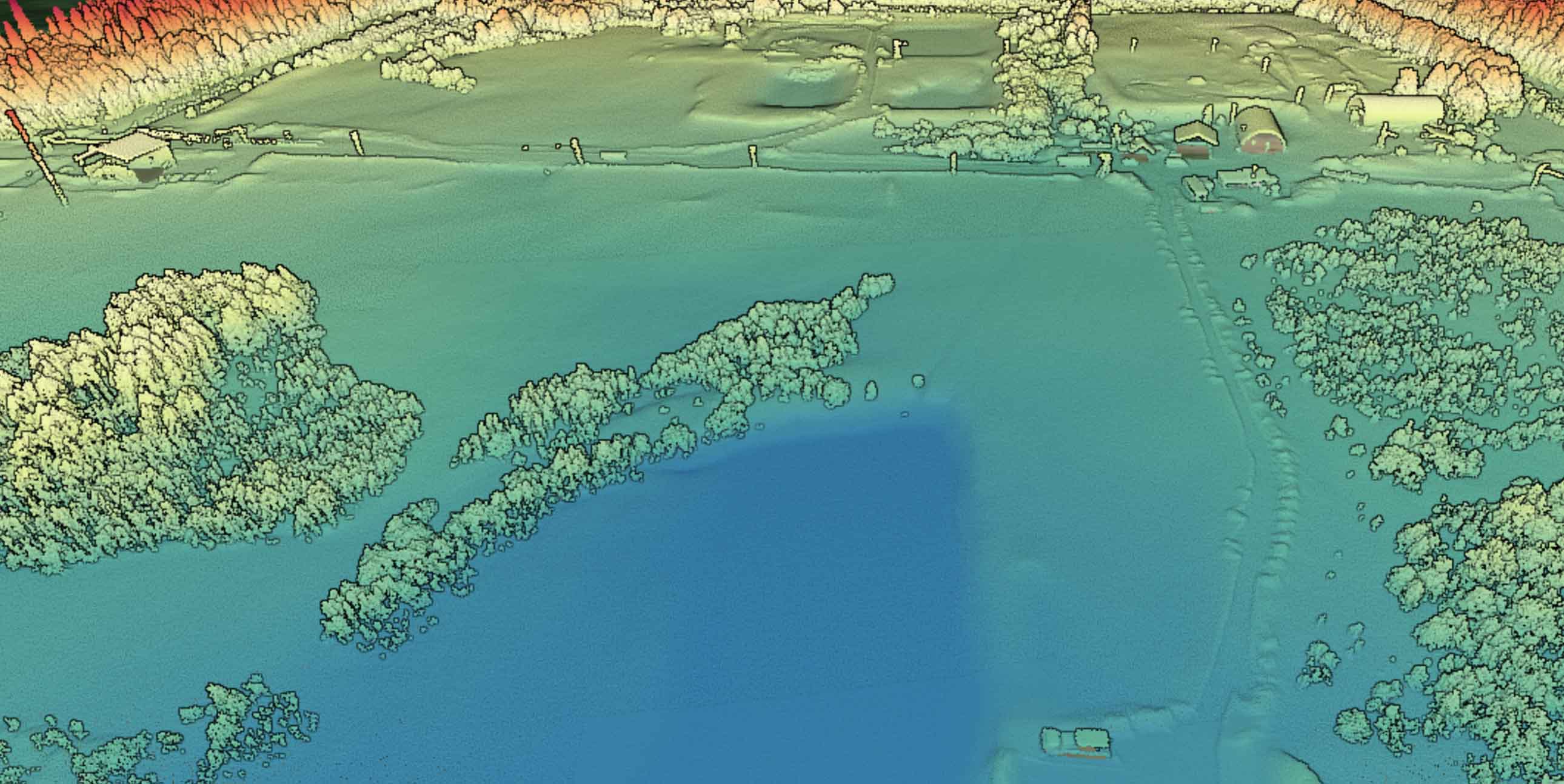

Облака точек участка работ (цвет «по высоте»)
Вид части района работ. Растровые данные – «Теневая отмывка рельефа»
Облака точек участка работ (цвет «RGB»)
Используемые технологии и инструменты:
ГИС: QGIS 3.20, Global Mapper v.21
САПР/ПО: BricsCAD v22, CHC CoPre2, Кредо 3Д Скан, МПТС
ГНСС: Комплекты PrinCE i50
Тахеометры: Trimble M5
Лазерный сканер: CHC AA450 + M300
