Проект: инженерно-геодезические изыскания, дендрологические изыскания
Локация: Великий Новгород
Площадь: 37 га
Особенности: организация дальнейших периодичных работ по мониторингу объекта строительства
Инженерно-геодезические и дендрологические изыскания для дальнейших целей строительства завода в Великом Новгороде. Сбор пространственных данных происходил комбинированными методами, в т.ч. с применением воздушного лазерного сканирования. Дендрологические работы проводились в два этапа; первый – предварительная оценка растительности на участке изысканий - использовалось лазерное сканирование с дальнейшим распознаванием крон и стволов для предварительного подсчета кол-ва деревьев на участке, второй этап – классический с участием дендрологов.
Развитие временного планово-высотного обоснования

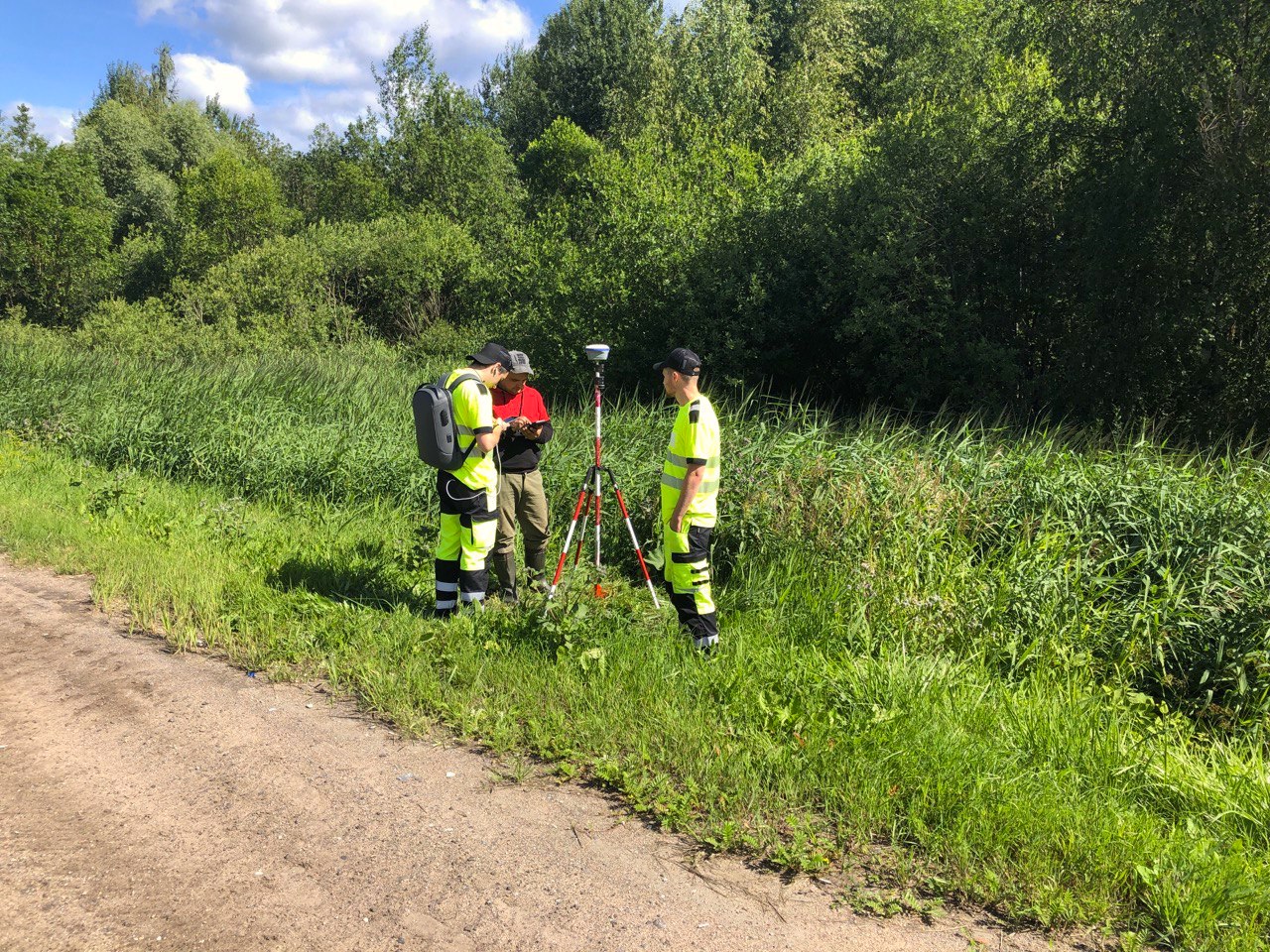

Работа команды при развитии временного планово-высотного обоснования

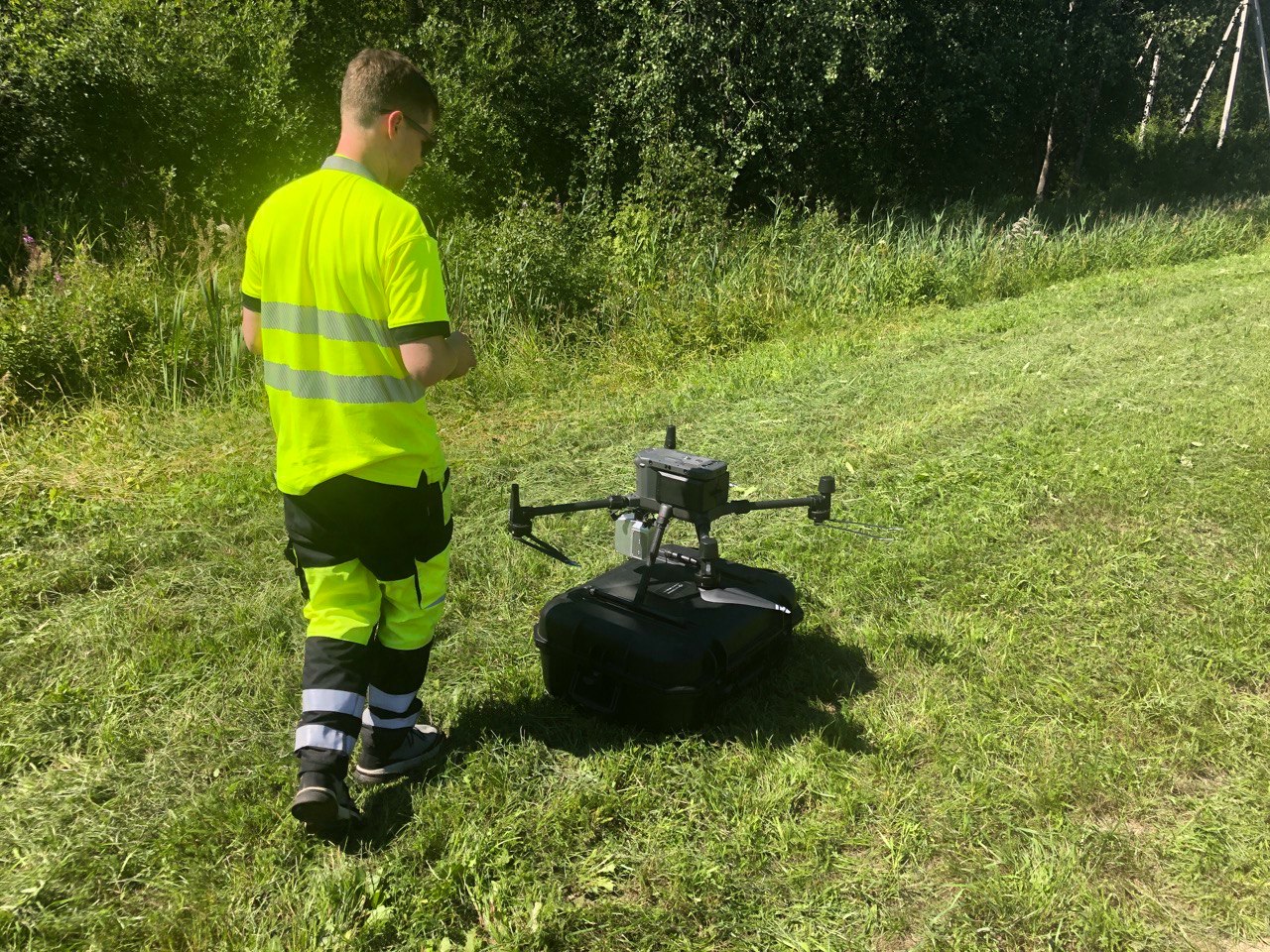

Проведение работ по лазерному сканированию

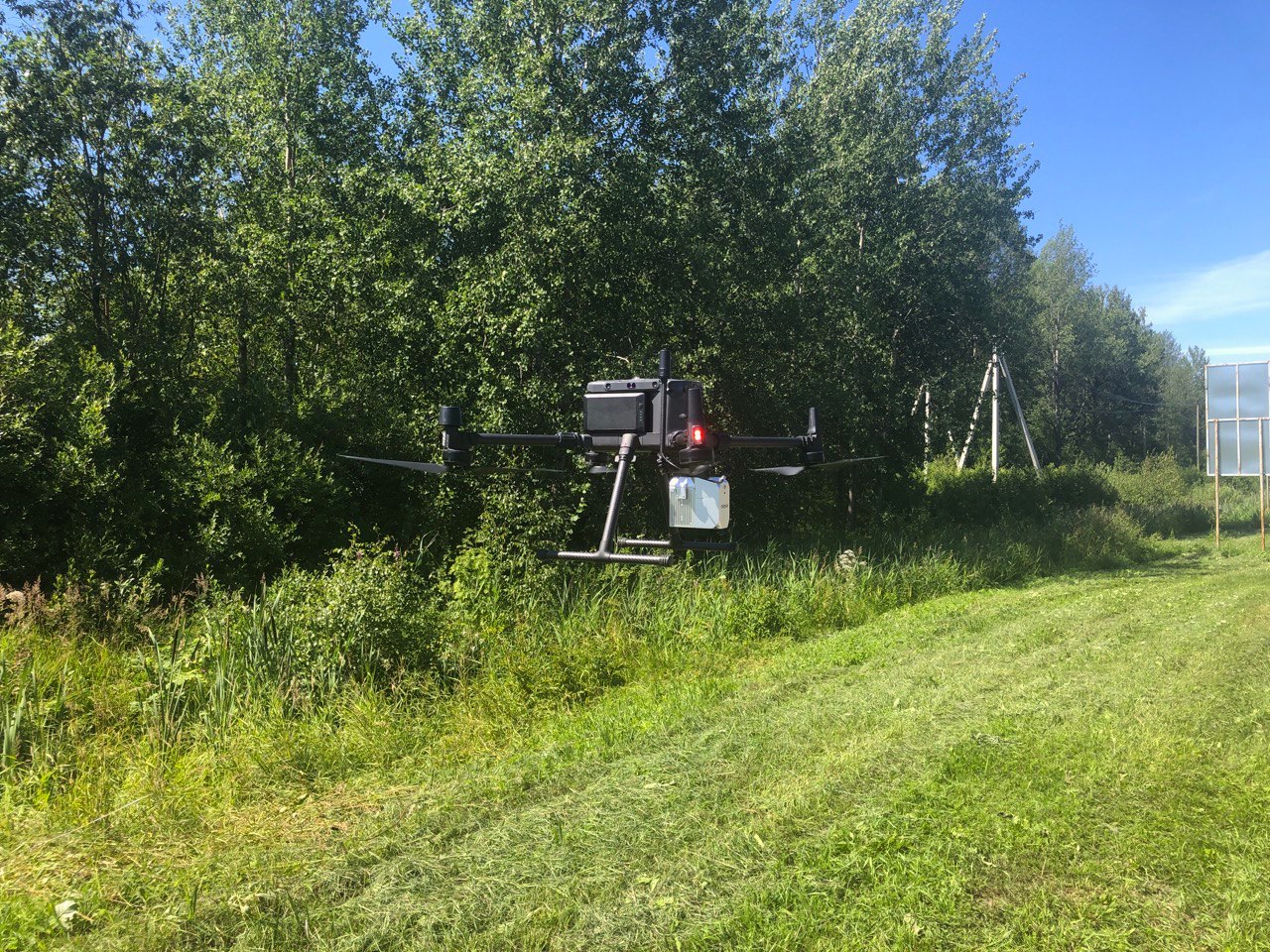

Matrice300 с лидаром CHC AA450

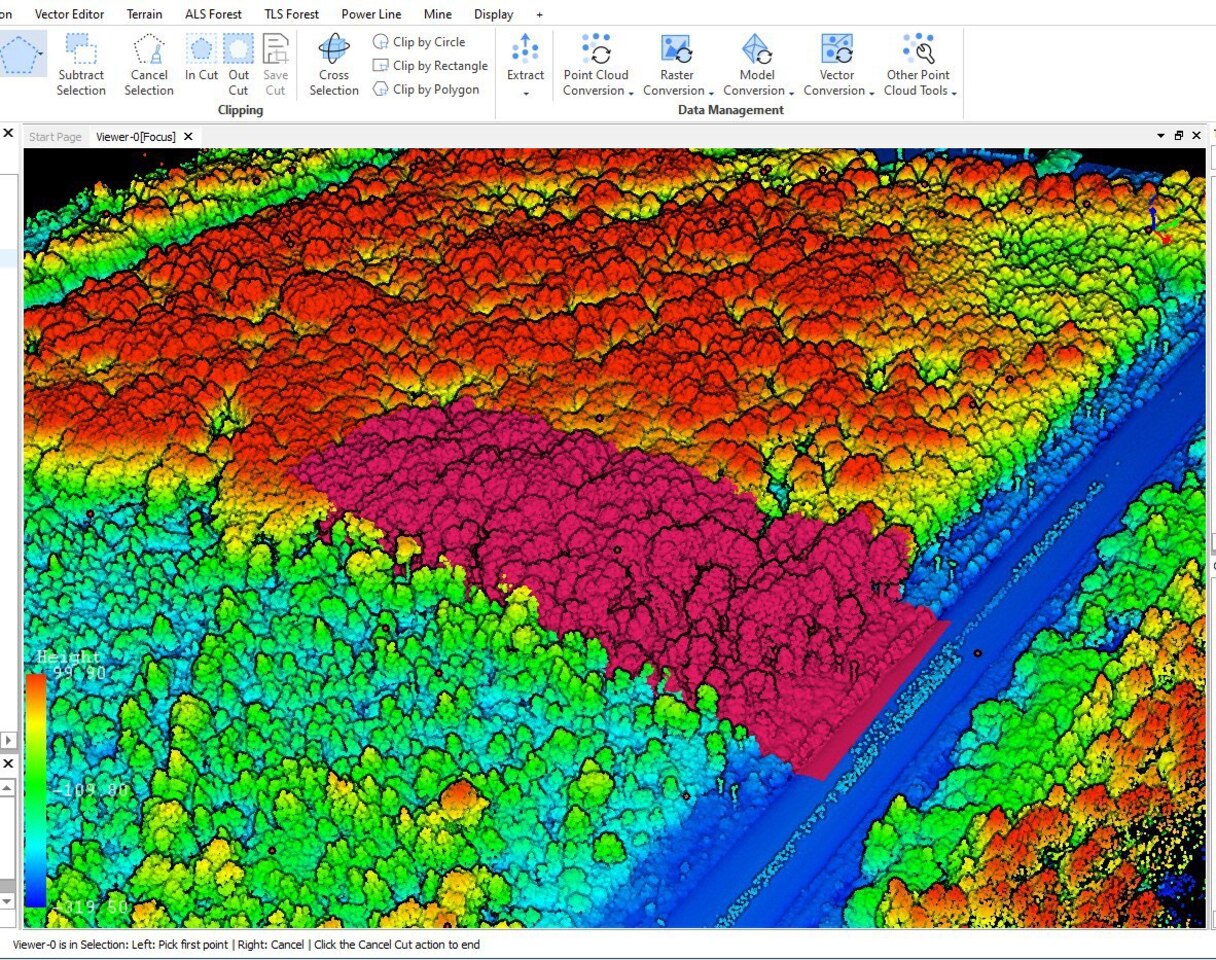

Рабочее окно ПО Lidar360 при анализе данных растительности

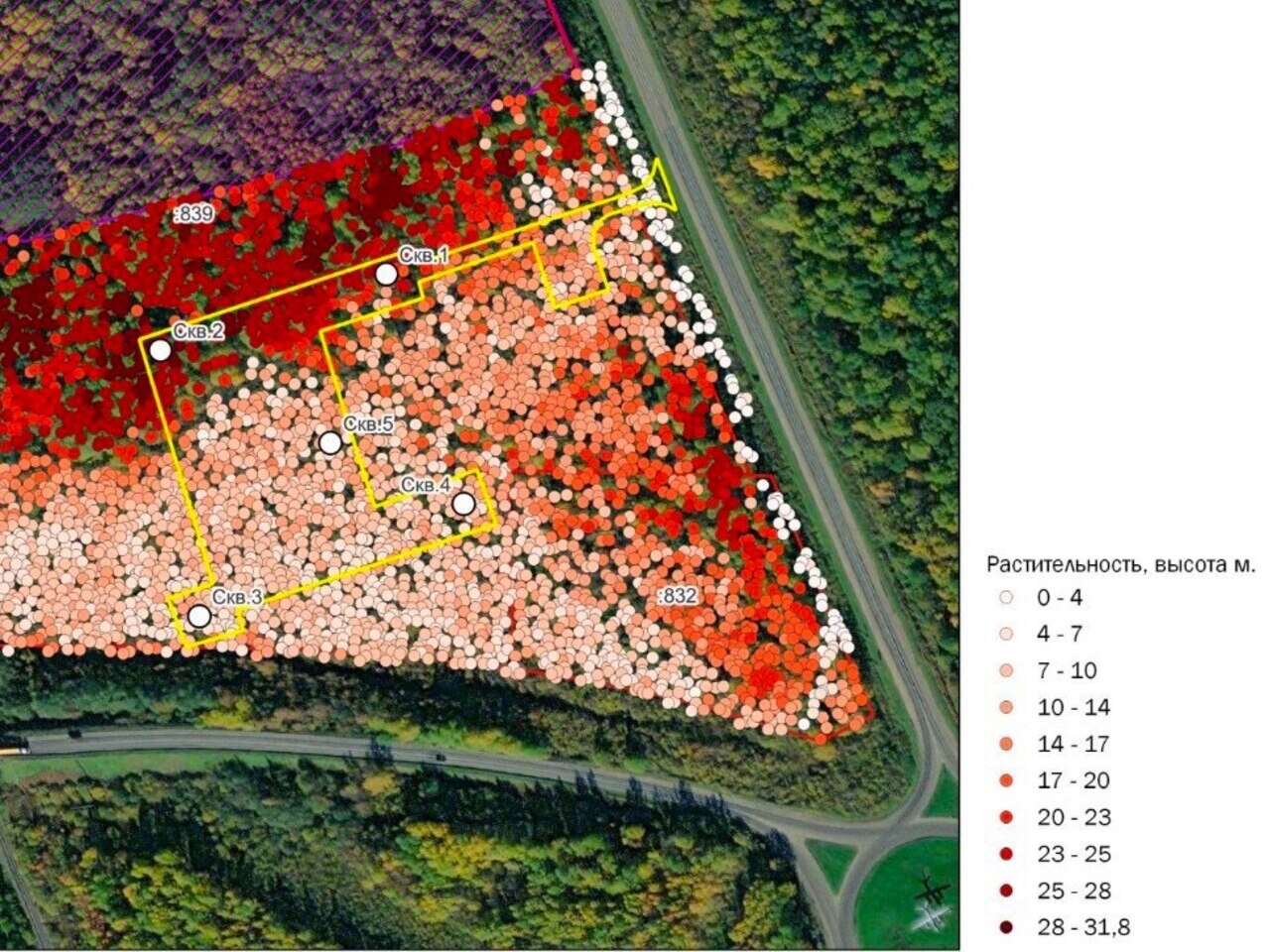

Часть рабочей схемы с проанализированными данными на участке работ в части высоты и количества деревьев
Облако точек с объекта: участка леса (вид сверху) в цветах RGB и «по высоте»
Облако точек с объекта: участка линии ж/д в цветах RGB и «по высоте»
Облако точек с объекта: участок территории в цветах «по высоте» и визуализации классификации только «земля» (коричневый)
Облако точек и пример готового инженерно-топографического плана
Используемые технологии:
ГИС: QGIS 3.24
САПР/ПО: BricsCAD ver.22, CHC CoPre2, Кредо-Диалог Кредо 3Д Скан, GW Lidar360
ГНСС: Комплекты PrinCE i50
Тахеометры: Trimble M5
Лазерный сканер: CHC AA450 + M300
